配電箱的安裝規范、安裝要求等，包括室外配電箱的元器件選擇、室外配電箱的接線圖、漏電保護器、浪涌保護器等的實施與安裝要求等，供大家學習參考。
室外配電箱安裝規范室外配電箱加護欄、接地、防雨罩： 基礎上色，注意美觀。要有銘牌，帶3c認證。
常規標準額定電壓交流1kv及以下、直流1.5kv及以下為低壓電器設備、器具和材料；額定電壓大于交流1kv、直流1.5kv的為高壓電器設備、器具和材料。高壓系統的布線和交接試驗，必須符合gb50150規定。
接地或接零支線必須單獨與相應的干線連接，不允許串聯連接。
箱子鐵皮厚度要求為1.5mm，戶表箱可以1.2mm，大箱及落地柜要適當加厚。浪涌保護器一般采用防雷辦或氣象局指定產品。
看設計是否加裝漏電探測器，配電箱適當預留位置。塑殼開關及漏保要滿足設計要求，一般要裝設備用開關。
有動力機械的要落實明白設計的動力控制開關的型號及品牌，是雙速還是單速控制。
箱里面的設計電線必須符合要求，線徑，顏色（與設計a/b/c的相數及顏色相符）。箱內配線不應緊靠開關或箱內設備要落實建筑物實際安裝位置的需要。像圈梁、柱子、門口、剪力墻等等造成的缺陷。要考慮配電箱的質監站檢測費用。
外皮及鎖具的要求：鐵殼控制及暗明鎖要求。
要落實主分箱的電流a數及漏保數量及動作時間及極限電流。落實好開關的功能及單雙極。
配電箱箱殼的并聯接地線，配電柜底部最好加設絕緣板零、地線排整齊有序（必須有小平墊、彈簧墊；壓線順序方向正確）
箱及殼并聯跨接配線整齊規定配電箱線路的線間及線對地的饋電線路電阻值大于0.5m歐，二次線路的電阻值大于1m歐漏電保護裝置動作電流不大于30ma，動作時間不大于0.1s連接箱盤面板上的電器及控制臺等可動部位的電線應采用多股銅芯線并留有余量，線束外套塑料管加強絕緣，成束綁扎，不同電壓等級，不同控制回路應分別綁扎，標識明確，與電器連接時，端部鉸接，且有不開口的終端端子或搪錫，不松散、斷股。
可轉動部位的兩端用卡子固定牢固配電箱及箱殼跨接線線路圖覆膜，永久性強；配電箱電纜標明引入位置及回路、纜內線徑及去向二次線的綁扎1、開關表識要打印線端套熱縮管2、不能用配電箱做橋架支架配電箱位置為了保證使用安全，配電箱與采暖管道距離不應小于300mm；與給排水管道不小于200mm；與煤氣管、表不應小于300mm。
配電箱不應設在散熱器上方，也不應安裝在水池的上下側，如果必須安裝在水池兩側的，要有防水、放電措施。
配電箱不應設在樓梯踏步的側墻上。配電箱如安裝在墻角處，其位置應能保證箱門向外開啟180℃。配電箱也不宜設在建筑物的縱橫墻交接處，不宜設在建筑物外墻內側，防止室內、外溫差變化大，箱體結露產生不安全。普通磚砌體墻，在門、窗、洞口旁設置配電箱時，箱體邊緣距門、窗、洞口邊緣不宜小于370mm。
寬度300mm及其以上的配電箱，其頂部要設置過梁。

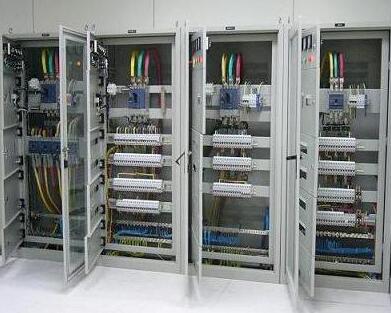

1、動力箱二次線歸順整齊，帶電箱蓋跨接良好2、消防控制室、消防水泵房、防煙與排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置。
配電混亂，不講究，隨意拉扯必須考慮加裝防雷的浪涌保護器電源線路浪涌保護器安裝應符合下列規定：電源線路各級浪涌保護器應分別安裝在被保護設備電源線路的前端，浪涌保護器各接線端應分別與配電箱內線路的同名端相線連接；浪涌保護器接地端應與配電箱保護接地線接地端子板連接，配電箱接地端子板應與所處防雷區的等電位接地端子板連接；各級浪涌保護器連接導線應平直，其截面積與保護器應相匹配，長度不超過0.5m；帶有接線端子的電源線路浪涌保護器應采用壓接；帶有接線柱的浪涌保護器宜采用線鼻子與接線柱連接；配線比較到位開關箱保護器線長室外配電箱強調不同回路的pe線不能壓接在同一端子上，無法保證每一回路的用電安全金屬線槽、橋架不能作為其他設備接地的連續導體插座pe線不能串接電纜中用于接地的pe線端頭部沒用熱縮管或黃綠相間的色帶標識住宅開關箱要加過欠壓保護器配電箱預制敲落孔鐵片掉后要封堵，進線口要有護口或護套匯流排的一個端子最多壓兩根線-要用搪錫和線鼻子
